دلتنگیای من

نمودار فازی آهن-کربن

شنبه 12 فروردین 1391

نوع مطلب :مطالب علمی در مورد متالورژی،

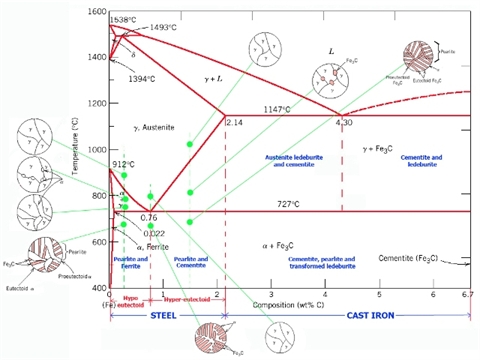

نمودار تعادلی آهن-کربن (Fe-C) راهنمایی است که به کمک آن می‌توان روش‌های مختلف عملیات حرارتی، فرآیندهای انجماد، ساختار فولادها و چدن‌ها و... را بررسی کرد.
قسمتی از این نمودار که در متالورژی اهمیت بیشتری دارد، قسمت آهن-کاربیدآهن (سمنتیت) است.
چون کاربید آهن یک ترکیب شبه‌پایدار است، بنابراین دیاگرام آهن-کربن را سیستم شبه‌پایدار می‌نامند. حالت پایدار کربن در فشار اتمسفر، کربن آزاد (گرافیت) است.

قسمت‌هایی که در نمودار با حروف یونانی مشخص شده‌اند، نشانگر محلول‌های جامد از نوع بین‌نشینی هستند.

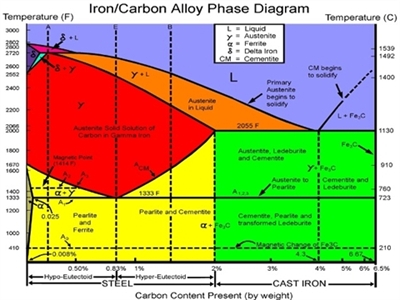

تحولات هم‌دما (ایزوترم) در سیستم آهن-کربن شبه پایدار

خطوط افقی در نمودار، نشان دهندهٔ استحاله‌های هم‌دما هستند.
• استحالهٔ یوتکتیک : دما ۱۱۴۸ºC، غلظت کربن ۴٫۲۰ درصد
• استحالهٔ یوتکتوئید : دما ۷۲۷ºC، غلظت کربن ۰٫۸۰ درصد
• استحالهٔ پریتکتیک : دما ۱۴۹۵ºC، غلظت کربن ۰٫۱۸ درصد
البته باید توجه داشت که غلظت‌ها و دماهای ذکرشده برای آهن-کربن خالص بوده و با حضور عناصر آلیاژی دیگر، این ثابت‌ها تغییر می‌کنند.

آلوتروپ‌های آهن

• آهن آلفا
• آهن گاما
• آهن دلتا
آهن آلفا یکی از آلوتروپ‌های آهن است. این آلوتروپ از دمای ۲۷۳- درجه سانتیگراد تا ۹۱۰ درجه سانتی گراد پایدار است. این آلوتروپ دارای ساختمان بلوری مکعبی مرکزپر (bcc) است.
ثابت شبکهٔ آهن آلفای فرومغناطیس، ۲/۸۶ آنگستروم است.
آهن گاما یکی از آلوتروپ‌های آهن است که در محدودهٔ دمایی ۹۱۲ تا ۱۳۹۴ درجه سانتی گراد پایدار بوده و ساختمان بلوری fcc (مکعبی مرکزپر) دارد.
آهن دلتا یکی از آلوتروپ‌های آهن است که از دمای ۱۴۰۱ درجه سانتیگراد تا ۱۵۳۹ درجه سانتیگراد (نقطهٔ ذوب آهن) پایدار است.
آهن دلتا دارای ساختمان بلوری مکعبی مرکزپر (bcc) است. آهن دلتا دارای خاصیت پارامغناطیس بوده و ثابت شبکه‌ی آن بزرگ‌تر از آهن آلفا است.
ثابت شبکهٔ آهن دلتا، ‎۲/۹۳ آنگستروم است.
فازها و ساختارهای مخلتف نمودار فازی
• فریت
• اوستنیت
• سمنتیت
• لدبوریت
• پرلیت
• بینیت
• مارتنزیت

فِریت:

به محلول جامد از نوع بین‌نشینی کربن در آهن آلفا α-Fe (آهن مکعبی مرکزپر) فِریت گفته می‌شود.
حداکثر غلظت کربن در فریت حدود ۲/. درصد وزنی و در دمای ۷۲۷ درجه سانتی گراد است.
مقاومت کششی فریت در حدود ۴۰۰۰۰ پسی (psi) است.

اوستنیت:

به محلول جامد از نوع بین نشینی کربن در آهن گاما (آهن مکعبی وجوه مرکزپر) اوستنیت گفته می‌شود.
حداکثر حلالیت کربن در آهن گاما، ۲ درصد در دمای ۱۱۴۷ درجه سانتیگراد است. اوستنیت در دمای محیط پایدار نیست.

سِمِنتیت:

سِمِنتیت یا کاربید آهن یک ماده مرکب شیمیایی به فرمول شیمیایی Fe3C دارای ‎۶/۶۷ درصد کربن است. سمنتیت فازی بسیار سخت و شکننده است.
حدس زدن این مورد شاید آسان باشد. این لغت برگرفته از کلمه Cement در زبان انگلیسی به معنای ماده ای است که مواد مختلف را به هم می چسباند، می باشد.
در سال 1855 Osmond و Werth تئوری سلولی را ارائه دادند که در آن نه تنها وجود گونه های آلوتروپیک آهن( که امروزه به نام آستنیت و فریت معروف هستند) را پیش نهاد دادند، بلکه در این تئوری نگاه تازه ای به تشکیل کاربید ها شده بود. تحقیقات آنها در خصوص فولادهای پرکربن نشان داد که مخلوطی شامل سلولهای و دانه های آهن وجود دارد که توسط لایه ای از کاربید آهن محصور شده است.در حین انجماد ابتدا گلبولها یا سلولهای آهن تشکیل شده و رشد می کنند و باقیمانده مذاب به صورت کاربید آهن منجمد می شود. بدین ترتیب کاربید تشکیل شده با قرار گرفتن در اطراف سلولهای قبلی شکل گرفته، آنها را به هم می چسباند. از این شرح می توان دریافت چرا Osmond کاربید تشکیل شده را از لغت فرانسوی Ciment نامگذاری کرد.
این فاز در زبان آلمانی با Zementit و در انگلیسی با Cementite نشان داده می شود.

لدبوریت:

به مخلوط یوتکتیکی اوستنیت و سمنتیت، لدبوریت گفته می‌شود که از مذابی با ۴/۳ درصد کربن در دمای ۱۱۴۷ درجه سانتیگراد تحت یک واکنش یوتکتیکی حاصل می‌شود. از آنجایی که اوستنیت در دمای محیط پایدار نیست و بر اساس یک واکنش یوتکتوئیدی به پرلیت تبدیل می‌شود، لذا ساختمان لدبوریت در دمای محیط به صورت پرلیت و سمنتیت خواهد بود.

‌پرلیت:

به مخلوط یوتکتوئیدی فریت و سمنتیت، ‌پرلیت گفته می‌شود. پرلیت تحت یک تحول یوتکتوئیدی از آهن گاما با ۰/۸ درصد کربن در ۷۲۳ درجه سانتیگراد حاصل می‌شود.

بینیت:

این فاز به یادبود E.C. Bain شیمیدان آمریکایی نامگذاری شده است.
تاریخچه آستمپرینگ به سال 1930 بر می گردد، زمانی که Grossman و Bain در آزمایشگاه های فولاد ایالات متحده بر روی ارزیابی پاسخ متالورژیکی فولادهای سرد شده با سرعت زیاد از دمای 1450 درجه فارنهایت (788 درجه سانتیگراد) به دماهای متناوبا بالا و نگهداری در این دماها به مدت زمانهای مختلف های در حال کار بودند.
نتیجه تحقیقات آنها چیزی است که ما امروزه به عنوان دیاگرامهای استحاله همدما (Isothermal Transformation Diagram) می شناسیم.
Grossman و Bain با ساختارهای معمول متالورژیکی فریت، پرلیت و مارتنزیت آشنا بودند. چیزی که آنها کشف کردند ساختار دیگری بود که در بالاتر از دمای آغاز تشکیل مارتنزیت (Ms) و پایین تر از دمای تشکیل پرلیت بود.
در فولادها این ساختار شکل ساختارهای سوزنی (بشقابی) با ظاهری پر مانند را داراست. تحقیقات X ray نشان داد که بینیت شامل فریت و کاربید فلزی است.

مارتنزیت:

اگر اوستنیت به قدری سریع سرد شود که هیچ یک از استحاله‌های بر پایهٔ نفوذ در آن اتفاق نیافتد و فوق سرمایش تا حدی ادامه یابد که ساختار fcc پایدار نباشد، این ساختار به صورت برشی به bcc تبدیل می‌شود که از کربن فوق اشباع شده است. فاز حاصل را مارتنزیت می‌نامند.


Cialis 20 mg
شنبه 18 فروردین 1397 02:16 ب.ظ

Nicely put. Thanks a lot!
cialis australian price wow cialis tadalafil 100mg interactions for cialis cialis usa cost i recommend cialis generico opinioni cialis generico 200 cialis coupon india cialis 100mg cost cialis in sconto cialis tablets
Cialis generic
شنبه 4 فروردین 1397 03:32 ب.ظ

Terrific material, Many thanks.
try it no rx cialis canadian cialis cialis generico in farmacia 5 mg cialis coupon printable order generic cialis online prix de cialis cialis free trial recommended site cialis kanada cialis uk next day tadalafil
foot issues
شنبه 18 شهریور 1396 05:52 ب.ظ
Appreciate the recommendation. Let me try it out.
Foot Problems
سه شنبه 17 مرداد 1396 12:24 ق.ظ
Hey there! I know this is somewhat off topic but
I was wondering which blog platform are you using for this site?
I'm getting fed up of Wordpress because I've had problems with hackers
and I'm looking at options for another platform.
I would be fantastic if you could point me in the direction of a good
platform.
Foot Complaints
شنبه 14 مرداد 1396 02:09 ق.ظ
Hello, I read your blogs daily. Your story-telling style is awesome, keep it up!
cristiano-7.mihanblog.com
شنبه 10 تیر 1396 07:26 ق.ظ
Simply wish to say your article is as astounding.
The clarity to your post is simply cool and i can think you're an expert on this subject.
Well along with your permission allow me to grasp your feed to stay
up to date with drawing close post. Thank you one million and please continue the enjoyable work.
http://karlyndelozier.blogas.lt/how-to-treat-hammer-toes-without-surgery-7.html
دوشنبه 5 تیر 1396 12:22 ب.ظ
Sweet blog! I found it while surfing around on Yahoo News.

Do you have any suggestions on how to get listed in Yahoo News?
I've been trying for a while but I never seem to get there!

Thanks
http://eagerpaddle6166.jigsy.com/entries/music/the-things-that-cause-hammer-toe-problems
جمعه 29 اردیبهشت 1396 04:43 ب.ظ
A motivating discussion is worth comment. I do think that you
ought to write more on this subject matter, it may not be a taboo subject but
generally people do not speak about such topics. To the next!
Many thanks!!
BHW
پنجشنبه 31 فروردین 1396 03:41 ق.ظ
Its such as you read my mind! You appear to know a lot about this, such as
you wrote the e book in it or something. I think that you simply could
do with a few percent to pressure the message house a little bit, however other
than that, this is excellent blog. An excellent read.
I will definitely be back.

لبخندناراحتچشمک
نیشخندبغلسوال
قلبخجالتزبان
ماچتعجبعصبانی
عینکشیطانگریه
خندهقهقههخداحافظ
سبزقهرهورا
دستگلتفکر


فهرست وبلاگ

پیوندهای روزانه

طبقه بندی

آرشیو

نویسندگان

پیوندها

نظرسنجی

    نظر شما درباره وبلاگ به طور کلی چیست؟





آمار وبلاگ

  • کل بازدید :
  • بازدید امروز :
  • بازدید دیروز :
  • بازدید این ماه :
  • بازدید ماه قبل :
  • تعداد نویسندگان :
  • تعداد کل پست ها :
  • آخرین بازدید :
  • آخرین بروز رسانی :

جستجو

آخرین پستها

اَبر برچسبها
